نحوه کار گیربکس حلزونی چگونه است؟

گیربکس‌های حلزونی در دنیای ماشین‌آلات و صنعت، بسیار پر کاربردند. این گیربکس های صنعتی نقش مهمی در انتقال حرکت و قدرت بین شفت های موتور و گیربکس در زوایای قائم دارند. با توجه به یکی از رایج ترین سوالات، یعنی کار گیربکس صنعتی چیست در حوزه صنعت، بیایید در این مقاله به طور مفصل به چگونگی عملکرد و نحوه کار گیربکس حلزونی بپردازیم.

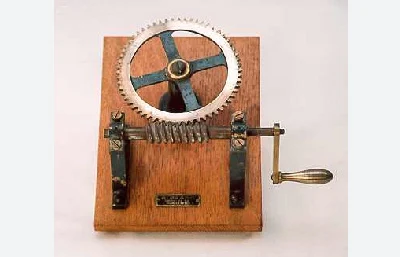

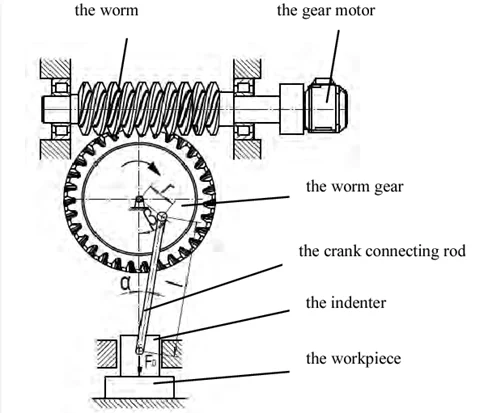

در بخش اصلی یک گیربکس حلزونی، خود چرخ دنده حلزونی قرار دارد، یک شفت پیچ مانند که با یک چرخ دنده معمولی که اغلب چرخ حلزونی نامیده می شود، فیکس می شود. یک پیچ در حال چرخش را در تعامل با یک چرخ دندانه دار تصور کنید – همانطور که پیچ می چرخد، با دندانه های روی چرخ درگیر می شود و حرکت چرخشی را به حرکت خطی تبدیل می کند.

تفاوت در طراحی، در شکل ظاهری مارپیچ چرخ دنده حلزونی نهفته است. این مارپیچ نه تنها درگیری صاف با چرخ حلزونی را تضمین می کند بلکه یک مزیت مکانیکی نیز ایجاد می کند. نسبت تعداد دندانه های دنده حلزونی به تعداد رزوه های روی حلزونی نسبت دنده را تعیین می کند. این ویژگی گیربکس های حلزونی را برای کاربردهایی ایده آل می کند که در آن ها به کاهش دنده بالایی نیاز است و دقت و گشتاور را به شکل مناسبی ارائه می دهد.

انتقال نیرو و راندمان در گیربکس حلزونی

حال، بیایید به چگونگی انتقال نیرو توسط گیربکس های حلزونی بپردازیم. در دنیای صنعت، کارایی و راندمان بسیار مهم است. گیربکس های حلزونی نیز با توجه به ساختار و جنس بدنه، دارای راندمان مناسبی هستند.

عامل کلیدی در اینجا تماس لغزشی بین ماردون و چرخ دنده حلزونی است. برخلاف سایر سیستم‌های دنده‌ای با تماس غلتشی، گیربکس‌های حلزونی برای انتقال نیرو به اصطکاک بین این دو جزء متکی هستند. در حالی که ممکن است این وجود این اصطکاک مانند دستورالعملی برای ناکارآمدی به نظر برسد، اما حقیقت کاملاً برعکس است.



تماس لغزشی بین مارپیچ و چرخ حلزونی مقدار قابل توجهی اصطکاک ایجاد می کند. با این حال، این اصطکاک چیزی است که ویژگی قفل شوندگی گیربکس های حلزونی را فراهم می کند. تصور کنید که می خواهید یک پیچ را با انگشتان خود بچرخانید. از یک جهت آسان است، اما اگر آن را از جهت دیگر بچرخانید، مقاومت می کند. این ویژگی ذاتی خود قفل شدن، گیربکس های حلزونی را برای کاربردهایی که برای جلوگیری از حرکت رو به عقب سیستم، مانند نوار نقاله یا وینچ، ضروری است، ایده آل می کند. همانطور که مشخص است گیربکس نوار نقاله عمدتا از میان انواع گیربکس حلزونی انتخاب می شود که در ادامه به آن می پردازیم.

با این حال، این ویژگی خود قفل شدن علاوه بر کارایی، هزینه بر نیز هست. هم به لحاظ نوع طراحی و هم تولید گرما و در نتیجه نگهداری گیربکس حلزونی. مهندسان اغلب این مشکل را با استفاده از روغن کاری و انتخاب مواد مناسب برای به حداقل رساندن اصطکاک و ایجاد تعادل بین قابلیت های خود قفل و کارایی حل می کنند.

کاربردهای گیربکس حلزونی در دنیای واقعی

اکنون که به عملکرد داخلی و انتقال قدرت گیربکس‌های حلزونی پرداختیم، بیایید بررسی کنیم کارربدهای آن در دنیای واقعی به چه شکل است.

سیستم های نوار نقاله:

یک کارخانه شلوغ را با محصولاتی که در امتداد نوار نقاله گذاشته شده اند، تصور کنید. گیربکس‌های حلزونی نقش اصلی را در اینجا بازی می کنند که حرکت دقیق و کنترل‌شده را تضمین ‌کنند. ویژگی خود قفل شدن مانع از چرخش محصولات به عقب، حفظ نظم و کارایی در خط تولید می شود.

تجهیزات بالابر و بالابر:

آیا تا به حال از عملکرد روان یا بالابرها شگفت زده شده اید؟ گیربکس های حلزونی برای بالابر ها استفاده زیادی دارند. توانایی آنها در کاهش دنده بالا و جلوگیری از حرکت خلاف جهت به عقب، آنها را به گزینه ای مناسب برای بلند کردن بارهای سنگین به صورت ایمن و پیوسته تبدیل می کند.

روغن کاری گیربکس های حلزونی

حالا بیایید در مورد نحوه افزایش راندمان هر گیربکس یعنی روانکاری ان صحبت کنیم. درست مانند یک خودرو با روغن کاری خوب، یک گیربکس حلزونی تا مدتاهی طولانی به بهترین شکل کار می کند. گیربکس حلزونی مانند سایر گیربکس های صنعتی، به روانکاری مناسب متکی است تا عملیات چرخش چرخ دنده و تولید گشتاور را روان انجام دهد و از سایش و پارگی زودرس جلوگیری کند.

تماس لغزشی بین مارپیچ و چرخ حلزونی تولید گرما می کند و بدون روانکاری کافی، این گرما می تواند منجر به آسیب ناشی از اصطکاک شود. مهندسان با دقت روانکارها را بر اساس عواملی مانند بار، سرعت و شرایط عملیاتی انتخاب می کنند. به عنوان مثال، در کاربردهای با سرعت بالا، روغن های مصنوعی ممکن است روان کننده انتخابی برای مدیریت افزایش تولید گرما باشند.

تعمیر و نگهداری منظم، از جمله نظارت بر سطح روان کننده و تغییر آنها در فواصل زمانی مناسب، برای طول عمر گیربکس حلزونی حیاتی است. این کار را مانند تعویض روغن خودروی خود در نظر بگیرید ؛ چراکه بی توجهی به آن ممکن است منجر به عملکرد ضعیف یا در موارد شدید، خرابی شود.

با توجه به نحوه کار گیربکس در تمام مدل ها و طراحی ها می توان گفت روعن کاری یک بخش مهم و تعیین کننده در همه آن ها محسوب می شود.

ملاحظات طراحی برای گیربکس های حلزونی

طراحی یک گیربکس حلزونی قابل اعتماد، مستلزم بررسی دقیق عوامل مختلف است. این فقط در مورد ساخت ماردون و چرخ دنده نیست. بلکه این در مورد در تمام بخش های گیربکس حلز ونی مهم است.

انتخاب مواد اولیه:

انتخاب مواد مناسب برای مارپیچ و چرخ دنده حلزونی بسیار مهم است. مواد باید در برابر تنش های تماس لغزشی مقاومت کنند و دوام لازم را داشته باشند. انتخاب های متداول شامل فولاد، برنز یا حتی آلیاژهای تخصصی بسته به نیاز صنعت است.

عمل چرخش و حرکت درست چرخ دنده ها

در دنیای چرخ دنده ها، درگیری درست آن ها و جفت شدن دندانه ها با یکدیگر بسیار مهم است. در گیربکس های حلزونی، به حداقل رساندن عکس العمل های ناگهانی در حین حرکت ماردون و چرخ دنده، برای افزایش دقت بسیار مهم است. مهندسان به دقت سایز و عمق هر دنده از چرخ دنده ها را محاسبه و سپس طراحی می کنند تا این اتفاق را به حداقل برسانند و از حرکت دقیق و قابل پیش بینی اطمینان حاصل کنند.

کارایی در مقابل خود قفل شدن:

طراحان اغلب با یک مبادله بین بهینه سازی کارایی و حفظ ویژگی خود قفل شونده روبرو هستند. بسته به کاربرد، مهندسان باید تعادلی ایجاد کنند که قابلیت اطمینان گیربکس را تضمین کند و در عین حال کارایی بیش از حد را از بین نرود.

عیب یابی و نکات تعمیر و نگهداری

حتی قوی ترین گیربکس حلزونی نیز می تواند در طول زمان با مشکلاتی مواجه شود. درک نحوه عیب یابی و نگهداری این سیستم ها برای جلوگیری از خرابی پرهزینه، کلیدی است.

گرمای بیش از حد:

گرمای بیش از حد می تواند نشانه ای از روغن کاری ناکافی، ناهماهنگی، یا بار بیش از اندازه باشد. مرتباً سطح روانکار را بررسی کنید و مطمئن شوید که گیربکس در ظرفیت بار مشخص شده خود کار می کند.

نویز و لرزش:

صدای غیرمعمول یا لرزش ممکن است نشان دهنده ناهماهنگی یا فرسودگی قطعات باشد. بازرسی های منظم می تواند به شناسایی زودهنگام این مسائل کمک کند و از آسیب بیشتر جلوگیری کند.

نشتی:

نشتی در اطراف محفظه یا واشر می تواند روانکاری را به خطر بیندازد و منجر به سایش زودرس شود. رفع سریع نشتی ها و تعویض بخش های آسیب دیده می تواند طول عمر گیربکس را افزایش دهد.

در نتیجه، گیربکس های حلزونی ممکن است اجزای ساده ای به نظر برسند، اما طراحی پیچیده و ویژگی های منحصر به فرد آنها، آنها را در صنایع مختلف کاربردی می کند. از سیستم های نوار نقاله گرفته تا مکانیزم های صنعتی بزرگ، این دستگاه ها بی سر و صدا عملکرد نرم ماشین آلات را در سراسر جهان تضمین می کنند. درک نحوه کار گیربکس های حلزونی، کاربردهای آنها و اهمیت تعمیر و نگهداری مناسب، در بهره وری مناسب و صرفه جویی در هزینه ها موثر است.
