چسب بزنیم کمباین کنیم شاهکار بسازیم! (آموزش دستور Combine در سالیدورک رفیقانه و خودمانی)

یه سلام گرم به همه ی سالیدورک بازهای خفن و اونایی که تازه دارن پا تو دنیای جذاب آموزش سالیدورک می ذارن! امروز می خوایم با هم یه دستور خیلی باحال و البته خیلی کاربردی توی سالیدورک رو زیر و رو کنیم : دستور Combine (ترکیب). شاید باورتون نشه ولی این دستور کوچولوئه قدرتی داره که خیلی از کارهای پیچیده رو براتون مثل آب خوردن ساده می کنه. اصلاً فکر نکنید که فقط یه دستور ساده ست نه! Combine مثل یه چسب همه کاره توی جعبه ابزار سالیدورک شماست که می تونه قطعات مختلف رو به هم بچسبونه از هم جدا کنه یا حتی یه قسمت مشترک بینشون پیدا کنه!

حالا شاید بپرسید “خب این Combine به چه درد ما می خوره؟” بذارید یه مثال ساده بزنم. فرض کنید می خواید یه ماوس ارگونومیک طراحی کنید. بدنه اصلی ماوس رو کشیدید دکمه ها رو هم جداگونه مدل کردید. حالا می خواید این دکمه ها رو دقیقاً همون جایی که باید روی بدنه اصلی ماوس قرار بدید و باهاش یکی کنید. اینجاست که Combine مثل یه قهرمان وارد میدون میشه! به جای اینکه ساعت ها با دستورهای پیچیده کلنجار برید با چند تا کلیک ساده می تونید دکمه ها رو به بدنه بچسبونید و یه قطعه واحد داشته باشید. خیلی باحاله نه؟

تو این مقاله قراره با هم قدم به قدم بریم جلو و همه ی ریزه کاری های دستور Combine رو یاد بگیریم. از انواع عملیات های Combine گرفته تا ترفندهای حرفه ای و حل مشکلات رایج. قراره جوری با هم گپ بزنیم که انگار نشستیم پای یه قهوه و داریم در مورد سالیدورک حرف می زنیم. پس کمربندها رو ببندید چون قراره یه سفر هیجان انگیز به دنیای Combine داشته باشیم!

Combine همه کاره ی دوست داشتنی سالیدورک!

اول از همه بذارید یه کم بیشتر با خود دستور Combine آشنا بشیم. همونطور که گفتم Combine یه دستور Feature توی سالیدورکه یعنی برای ایجاد و ویرایش Featureهای مدل سازی سه بعدی استفاده میشه. شاید تو نگاه اول ساده به نظر برسه ولی پشت این ظاهر ساده یه عالمه قابلیت خفن پنهون شده.

دستور Combine چی کار می کنه؟

به زبان ساده Combine به شما اجازه می ده تا دو یا چند بدنه جامد (Solid Bodies) رو با هم ترکیب کنید و یه بدنه جدید بسازید. اما این ترکیب فقط به معنی چسبوندن نیست! Combine سه نوع عملیات اصلی داره که هر کدوم یه کار متفاوت انجام میدن :

• Add (اضافه کردن) : این حالت دقیقاً همون “چسبوندن” خودمونه! دو یا چند بدنه رو با هم یکی می کنه و یه بدنه واحد می سازه. فرض کنید دو تا مکعب رو می خواید به هم بچسبونید تا یه مکعب بزرگتر داشته باشید. Add بهترین گزینه است.
• Subtract (کم کردن) : این حالت برای حفره کاری و برش کاری خیلی کاربردیه. یه بدنه رو به عنوان بدنه اصلی انتخاب می کنید و یه بدنه دیگه رو به عنوان “ابزار” انتخاب می کنید. Combine بدنه ابزار رو از بدنه اصلی کم می کنه و یه حفره یا شکل مورد نظرتون رو ایجاد می کنه. مثلاً می تونید یه استوانه رو از یه مکعب کم کنید و یه استوانه توخالی درست کنید.
• Common (مشترک) : این حالت یه جورایی برعکس Subtract عمل می کنه. Combine فقط قسمت مشترک بین دو یا چند بدنه رو نگه می داره و بقیه قسمت ها رو حذف می کنه. فرض کنید دو تا کره دارید که یه قسمتی ازشون با هم تداخل داره. Common فقط اون قسمت تداخلی رو نگه می داره و بقیه کره ها رو حذف می کنه.

چرا Combine انقدر مهمه؟

شاید با خودتون بگید “خب این کارا رو با دستورهای دیگه هم میشه انجام داد دیگه!” درسته خیلی از کارهایی که با Combine انجام میدیم رو میشه با دستورهای دیگه مثل Boolean یا Featureهای Extrude و Cut Extrude هم انجام داد. اما Combine چند تا مزیت خیلی مهم داره که باعث میشه یه انتخاب عالی باشه :

• سادگی و سرعت : Combine خیلی ساده و روونه. به جای اینکه چند تا دستور رو پشت سر هم اجرا کنید با یه دستور Combine می تونید خیلی سریع به نتیجه برسید. این یعنی صرفه جویی در وقت و انرژی!
• انعطاف پذیری : Combine خیلی انعطاف پذیره. هم برای کارهای ساده مثل چسبوندن قطعات به هم خوبه هم برای کارهای پیچیده تر مثل ایجاد حفره های خاص یا شکل های هندسی پیچیده.
• مدیریت بدنه : Combine به شما کمک می کنه تا بدنه های جامدتون رو بهتر مدیریت کنید. وقتی یه مدل پیچیده دارید که از بدنه های زیادی تشکیل شده Combine می تونه بهتون کمک کنه تا بدنه ها رو گروه بندی کنید تعدادشون رو کم کنید و مدل رو تمیزتر و سازمان دهی شده تر نگه دارید.
• بهینه سازی مدل : گاهی اوقات استفاده از Combine می تونه باعث بهینه سازی مدل شما بشه. ترکیب بدنه ها می تونه تعداد Featureها رو کم کنه و در نتیجه سرعت بازسازی مدل رو افزایش بده. این تو مدل های بزرگ و پیچیده خیلی مهمه.

دستور Combine قدم به قدم تا حرفه ای شدن!

خب حالا که فهمیدیم Combine چی هست و چرا انقدر مهمه بریم سراغ آموزش عملی! می خوایم با هم قدم به قدم یاد بگیریم که چطور از این دستور خفن استفاده کنیم.

پیدا کردن دستور Combine :

اول از همه باید بدونیم که دستور Combine کجای سالیدورک قایم شده! دو تا راه اصلی برای پیدا کردنش وجود داره :

1. Feature Manager Design Tree : تو قسمت Feature Manager Design Tree (همون پنل سمت چپ سالیدورک) روی یکی از Featureها راست کلیک کنید. بعد تو منوی باز شده برید به قسمت Insert > Features > Combine.
2. Command Manager : تو نوار ابزار Command Manager (نوار بالای صفحه سالیدورک) به تب Features برید. دستور Combine معمولاً تو قسمت Direct Editing یا Feature قرار داره. اگه پیداش نکردید می تونید از قسمت Search Commands تو نوار ابزار (بالا سمت راست) اسم “Combine” رو تایپ کنید و اینتر بزنید. سالیدورک خودش دستور رو براتون پیدا می کنه.

رابط کاربری دستور Combine :

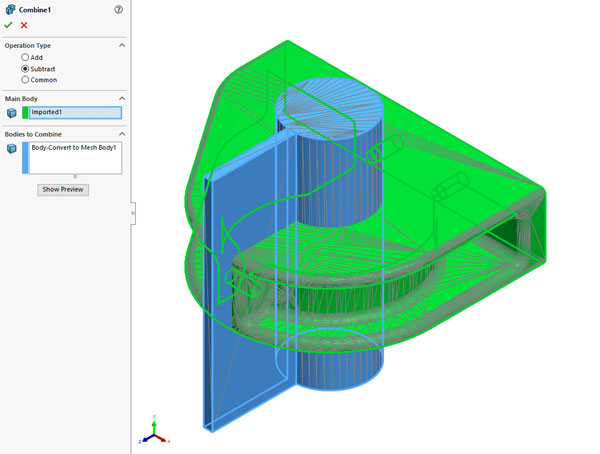

وقتی دستور Combine رو اجرا می کنید یه پنجره کوچیک به اسم Combine PropertyManager باز میشه. این پنجره سه تا قسمت اصلی داره :

• Operation Type : این قسمت سه تا گزینه داره : Add Subtract Common. همونطور که قبلاً گفتیم هر کدوم از این گزینه ها یه نوع عملیات مختلف رو انجام میدن. بسته به کاری که می خواید انجام بدید یکی از این گزینه ها رو انتخاب می کنید.
• Main Body : تو این قسمت بدنه اصلی رو انتخاب می کنید. این بدنه بدنه ای هست که عملیات Combine روش انجام میشه. مثلاً اگه می خواید دو تا بدنه رو با هم جمع کنید می تونید هر کدوم از بدنه ها رو به عنوان بدنه اصلی انتخاب کنید. اما اگه می خواید یه حفره ایجاد کنید بدنه ای که می خواید حفره روش ایجاد بشه رو به عنوان بدنه اصلی انتخاب می کنید.
• Bodies to Combine : تو این قسمت بدنه هایی که می خواید با بدنه اصلی ترکیب بشن رو انتخاب می کنید. می تونید یه دونه یا چند تا بدنه رو انتخاب کنید. برای انتخاب چند تا بدنه کلید Ctrl رو نگه دارید و روی بدنه های مورد نظر کلیک کنید.

عملیات Add (اضافه کردن) :

حالا بریم سراغ اولین نوع عملیات Combine یعنی Add. فرض کنید می خوایم دو تا مکعب رو با هم ترکیب کنیم.

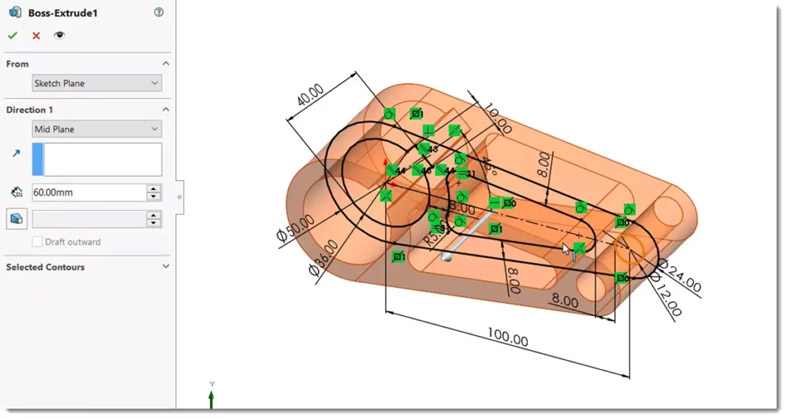

1. دو تا مکعب بکشید : اول از همه دو تا مکعب جداگونه توی سالیدورک بکشید. می تونید از دستور Extruded Boss/Base استفاده کنید. مطمئن بشید که این دو تا مکعب با هم تداخل دارن یعنی یه قسمتی ازشون روی هم قرار گرفته باشه.
2. دستور Combine رو اجرا کنید : دستور Combine رو از یکی از راه هایی که گفتم اجرا کنید.
3. Operation Type رو روی Add بذارید : تو پنجره Combine PropertyManager گزینه Operation Type رو روی Add تنظیم کنید.
4. Main Body رو انتخاب کنید : تو قسمت Main Body روی یکی از مکعب ها کلیک کنید تا به عنوان بدنه اصلی انتخاب بشه.
5. Bodies to Combine رو انتخاب کنید : تو قسمت Bodies to Combine روی مکعب دیگه کلیک کنید. اگه می خواید چند تا بدنه رو با هم ترکیب کنید می تونید بدنه های دیگه رو هم انتخاب کنید.
6. تأیید کنید : روی دکمه OK (علامت تیک سبز) کلیک کنید تا دستور Combine اجرا بشه.

حالا می بینید که دو تا مکعب با هم ترکیب شدن و یه مکعب واحد بزرگتر تشکیل دادن. به همین سادگی!

عملیات Subtract (کم کردن) :

حالا بریم سراغ عملیات Subtract. فرض کنید می خوایم یه استوانه رو از یه مکعب کم کنیم و یه حفره استوانه ای توی مکعب ایجاد کنیم.

1. یه مکعب و یه استوانه بکشید : یه مکعب و یه استوانه جداگونه توی سالیدورک بکشید. استوانه رو جوری قرار بدید که یه قسمتی ازش داخل مکعب باشه یعنی محل حفره رو مشخص کنید.
2. دستور Combine رو اجرا کنید : دستور Combine رو اجرا کنید.
3. Operation Type رو روی Subtract بذارید : گزینه Operation Type رو روی Subtract تنظیم کنید.
4. Main Body رو انتخاب کنید : تو قسمت Main Body روی مکعب کلیک کنید چون می خوایم حفره رو روی مکعب ایجاد کنیم.
5. Bodies to Combine رو انتخاب کنید : تو قسمت Bodies to Combine روی استوانه کلیک کنید. استوانه اینجا نقش “ابزار برش” رو بازی می کنه.
6. تأیید کنید : روی دکمه OK کلیک کنید.

حالا می بینید که استوانه از مکعب کم شده و یه حفره استوانه ای دقیقاً همون جایی که استوانه قرار داشت ایجاد شده. خیلی تمیز و مرتب نه؟

عملیات Common (مشترک) :

آخرین نوع عملیات Combine Common هست. فرض کنید دو تا کره دارید که یه قسمتی ازشون با هم تداخل داره و می خوایم فقط اون قسمت مشترک رو نگه داریم.

1. دو تا کره بکشید : دو تا کره جداگونه توی سالیدورک بکشید و جوری قرارشون بدید که یه قسمتی ازشون با هم تداخل داشته باشه.
2. دستور Combine رو اجرا کنید : دستور Combine رو اجرا کنید.
3. Operation Type رو روی Common بذارید : گزینه Operation Type رو روی Common تنظیم کنید.
4. بدنه ها رو انتخاب کنید : تو قسمت Main Body و Bodies to Combine هر دو تا کره رو انتخاب کنید. تو حالت Common ترتیب انتخاب بدنه ها مهم نیست.
5. تأیید کنید : روی دکمه OK کلیک کنید.

حالا می بینید که فقط قسمت مشترک بین دو تا کره باقی مونده و بقیه قسمت ها حذف شده. این حالت برای ایجاد شکل های خاص و پیچیده خیلی کاربردیه.

ترفندهای حرفه ای Combine مثل یه نینجای سالیدورک!

تا اینجا با اصول اولیه دستور Combine آشنا شدیم. اما Combine یه سری ترفندهای حرفه ای هم داره که اگه یاد بگیرید می تونید کارهای خیلی خفن تری باهاش انجام بدید.

ترفند اول : استفاده از Feature Scope :

وقتی یه مدل پیچیده دارید که از Featureهای زیادی تشکیل شده ممکنه بخواید دستور Combine رو فقط روی یه سری Feature خاص اعمال کنید نه کل مدل. اینجاست که Feature Scope به کارتون میاد.

تو پنجره Combine PropertyManager یه قسمتی هست به اسم Feature Scope. این قسمت به شما اجازه می ده تا مشخص کنید که دستور Combine فقط روی کدوم Featureها اعمال بشه. به جای اینکه کل مدل رو انتخاب کنید می تونید Featureهای مورد نظرتون رو از Feature Manager Design Tree انتخاب کنید. اینجوری می تونید کنترل دقیق تری روی عملیات Combine داشته باشید و از تغییرات ناخواسته تو بقیه قسمت های مدل جلوگیری کنید.

ترفند دوم : استفاده از Keep Bodies :

گاهی اوقات ممکنه بخواید بعد از انجام عملیات Combine بدنه های اصلی رو هم نگه دارید. مثلاً وقتی دارید با عملیات Subtract یه حفره ایجاد می کنید ممکنه بخواید بدنه “ابزار برش” رو هم نگه دارید تا بعداً ازش تو جای دیگه استفاده کنید.

تو پنجره Combine PropertyManager یه گزینه هست به اسم Keep Bodies. اگه این گزینه رو تیک بزنید بعد از انجام عملیات Combine بدنه های اصلی هم حذف نمیشن و تو مدل باقی می مونن. این گزینه خیلی کاربردیه وقتی می خواید از بدنه ها به عنوان الگو یا مرجع برای کارهای بعدی استفاده کنید.

ترفند سوم : ترکیب Combine با دستورهای دیگه :

قدرت واقعی Combine وقتی معلوم میشه که با دستورهای دیگه سالیدورک ترکیب بشه. مثلاً می تونید از Combine برای آماده سازی مدل برای دستورهای Fillet و Chamfer استفاده کنید. یا می تونید از Combine برای ایجاد شکل های پیچیده هندسی استفاده کنید که با دستورهای دیگه به سختی قابل ایجاد هستن.

یه مثال بزنم. فرض کنید می خواید یه قطعه با لبه های گرد داشته باشید اما لبه ها به شکل خاصی باید گرد بشن نه یه گردی ساده. می تونید اول با دستور Combine شکل کلی قطعه رو بسازید بعد با استفاده از Spline و Surface Loft یه سطح پیچیده برای لبه ها ایجاد کنید و در نهایت با استفاده از Combine و عملیات Subtract اون سطح رو از قطعه اصلی کم کنید تا لبه های گرد با شکل دلخواه ایجاد بشن. این یه مثال ساده از ترکیب قدرت Combine با دستورهای دیگه سالیدورکه.

مشکلات رایج Combine و راه حل های رفیقانه!

مثل هر دستور دیگه ای تو سالیدورک ممکنه موقع استفاده از Combine هم به یه سری مشکلات بر بخورید. اما نگران نباشید بیشتر این مشکلات راه حل های ساده ای دارن.

مشکل اول : خطای “Failed to Combine Bodies”

این خطا یکی از رایج ترین خطاهای Combine هست. معمولاً وقتی اتفاق میفته که بدنه هایی که انتخاب کردید هیچ تداخلی با هم ندارن. یعنی هیچ قسمتی ازشون روی هم قرار نگرفته. Combine برای کار کردن نیاز داره که بدنه ها یه تداخلی با هم داشته باشن چه برای جمع کردنشون چه برای کم کردنشون چه برای پیدا کردن قسمت مشترکشون.

راه حل : مطمئن بشید که بدنه هایی که انتخاب کردید حتماً با هم تداخل داشته باشن. موقع طراحی مدل به این نکته دقت کنید. اگه بدنه ها تداخل ندارن باید موقعیتشون رو تغییر بدید تا تداخل ایجاد بشه.

مشکل دوم : نتیجه Combine غیرمنتظره است

گاهی اوقات ممکنه نتیجه ای که از Combine می گیرید اون چیزی نباشه که انتظار داشتید. مثلاً ممکنه فکر می کردید با عملیات Subtract یه حفره ایجاد میشه ولی به جای حفره یه قسمت اضافی به مدل اضافه شده!

راه حل : نوع عملیات Combine رو دوباره بررسی کنید. شاید به اشتباه گزینه Add رو به جای Subtract انتخاب کردید یا برعکس. بدنه های Main Body و Bodies to Combine رو هم دوباره چک کنید. شاید جای این دو تا رو اشتباه انتخاب کردید. یه بار دیگه با دقت تنظیمات Combine رو بررسی کنید و مطمئن بشید که همه چیز درست تنظیم شده.

مشکل سوم : Combine خیلی کنده

تو مدل های خیلی بزرگ و پیچیده ممکنه دستور Combine یکم کند عمل کنه. این طبیعیه چون Combine باید محاسبات زیادی انجام بده تا بدنه ها رو با هم ترکیب کنه.

راه حل : مدل رو ساده تر کنید. اگه ممکنه Featureهای غیرضروری رو حذف کنید یا تعداد بدنه ها رو کم کنید. از Feature Scope استفاده کنید تا Combine فقط روی قسمت های مورد نیاز اعمال بشه نه کل مدل. کامپیوترتون رو هم ریستارت کنید گاهی اوقات یه ریستارت ساده می تونه سرعت سالیدورک رو افزایش بده. اگه بازم مشکل حل نشد می تونید از دستورهای دیگه مثل Boolean که تو بعضی موارد سریع تر عمل می کنن استفاده کنید.

Combine رفیق روزهای سخت مدل سازی!

خب رسیدیم به آخر این سفر هیجان انگیز به دنیای دستور Combine. امیدوارم از این گپ و گفت خودمانی لذت برده باشید و کلی چیزای جدید یاد گرفته باشید. Combine واقعاً یه دستور قدرتمند و همه کاره توی سالیدورکه. اگه خوب یادش بگیرید و ترفندهاش رو بلد باشید می تونید خیلی از کارهای پیچیده رو باهاش ساده کنید و سرعت کارتون رو چند برابر افزایش بدید.

یادتون نره کلید موفقیت تو یادگیری سالیدورک تمرین و تکراره! هر چی بیشتر تمرین کنید بیشتر با دستورها آشنا میشید و بهتر می تونید ازشون استفاده کنید. پس همین الان دست به کار بشید سالیدورک رو باز کنید و شروع کنید به تمرین کردن با دستور Combine. قطعات مختلف رو با هم ترکیب کنید حفره ایجاد کنید قسمت های مشترک رو پیدا کنید و ترفندهایی که یاد گرفتید رو امتحان کنید. مطمئن باشید که با تمرین مداوم خیلی زود به یه استاد Combine تبدیل میشید!

آخر حرف : Combine فقط یه دستور نیست یه ابزار قدرتمند برای خلاقیت و نوآوریه. با Combine می تونید ایده هایی که تو ذهنتون دارید رو به واقعیت تبدیل کنید و قطعاتی بسازید که قبلاً فکرش رو هم نمی کردید. پس ازش نترسید باهاش دوست بشید و از قدرتش برای خلق شاهکارهای سه بعدی استفاده کنید! به امید دیدار تو مقاله های بعدی خداحافظ!

پرسش و پاسخ های داغِ کمباینی!

سوال ۱ : من همیشه تو انتخاب Main Body و Bodies to Combine قاطی می کنم! کدوم رو اول انتخاب کنم؟

جواب رفیقانه : نگران نباش این یه مشکل خیلی رایجه! یه قانون ساده بگم که دیگه قاطی نکنی : Main Body همیشه اون بدنه ایه که قراره تغییر کنه. یعنی اگه می خوای یه چیزی بهش اضافه کنی یا ازش کم کنی یا قسمت مشترکش رو پیدا کنی اون میشه Main Body. Bodies to Combine هم میشن بدنه هایی که قراره با Main Body ترکیب بشن. مثلاً تو عملیات Subtract Main Body میشه بدنه ای که می خوای حفره روش ایجاد بشه و Bodies to Combine میشه “ابزار برش”. یه کم تمرین کنی دستت راه میفته!

سوال ۲ : آیا میشه با Combine سطح (Surface) رو با بدنه جامد (Solid Body) ترکیب کرد؟

جواب رفیقانه : نه رفیق متاسفانه Combine فقط با بدنه های جامد کار می کنه نه با سطح ها. Combine برای تغییر شکل و ترکیب بدنه های جامده. اگه می خوای سطح ها رو با بدنه های جامد ترکیب کنی باید از دستورهای دیگه ای مثل Surface Knit یا Surface Trim استفاده کنی. این دستورها یکم پیچیده ترن ولی تو مقاله های بعدی حتماً در موردشون صحبت می کنیم.

سوال ۳ : من یه مدل خیلی پیچیده دارم که از صدها بدنه تشکیل شده. آیا استفاده از Combine باعث کند شدن مدل میشه؟

جواب رفیقانه : آره تو مدل های خیلی پیچیده استفاده زیاد از Combine می تونه یکم سرعت مدل رو کم کنه. همونطور که گفتم Combine محاسبات زیادی انجام میده. اما نگران نباش چند تا راهکار داری : اولاً سعی کن تعداد بدنه ها رو کم کنی. اگه میتونی بعضی از قسمت های مدل رو با Featureهای دیگه بسازی این کار رو بکن. دوماً از Feature Scope استفاده کن. Combine رو فقط روی قسمت های ضروری مدل اعمال کن. سوماً اگه خیلی کند شد می تونی از دستور Boolean استفاده کنی. Boolean تو بعضی موارد سریع تر از Combine عمل می کنه. ولی در کل Combine یه دستور خیلی کارآمده و ارزش داره که تو پروژه هات ازش استفاده کنی.
