بررسی تفاوت فن کویل با رادیاتور از ۶ نظر مختلف

برای شناخت تفاوت فن کویل با رادیاتور بایستی مقایسه ای بین آنها انجام شود. پاسخ به این سوال که فن کویل بهتر است یا رادیاتور ، پس از بررسی دقیق هر دو سیستم و شناخت مزایا و معایب هر کدام امکان پذیر است. در برخی پروژه ها و با توجه به نیاز موجود آن، ممکن است از فن کویل به جای رادیاتور و یا هر سیستم دیگری و یا بالعکس استفاده شود. پیشنهاد ما این است که انتخاب فن کویل یا رادیاتور یا هواساز و یا سایر دستگاه ها توسط مهندسان متخصص در زمینه تهویه مطبوع صورت بگیرد.

در ادامه تفاوت فن کویل با رادیاتور را از ۶ نظر مختلف نسبت به هم بررسی و مقایسه می کنیم.

۱ . تفاوت فن کویل با رادیاتور از نظر سرمایی یا گرمایی بودن سیستم

رادیاتور سیستمی صرفا گرمایی است که آبگرم وارد لوله های آن شده و به صورت طبیعی (بدون فن) و از طریق انتقال حرارت جابجایی ، هوا را گرم می کند و برای سرمایش باید دستگاه جداگانه ای در نظر گرفته شود. ولی فن کویل سیستمی دو کاره (هم گرمایی و هم سرمایی) است. بدین صورت که در فصل گرم، آب سرد وارد لوله های آن شده و در فصل سرد، آبگرم وارد آن می گردد. در برخی فن کویل ها نیز به جای آب، مبرد (گاز فریون) وارد آن می گردد. یک عدد فن، هوا را به صورت اجباری از لای لوله ها دمیده و دمای هوا را کاهش یا افزایش می دهد.

ساختار و اجزای داخلی یک فن کویل توکار سقفی به شکل زیر است.

بنابرین نخستین مورد از بررسی تفاوت فن کویل با رادیاتور از ۶ نظر مختلف در این است که فن کویل، سیستمی دو کاره است و در ساختمان هایی که هم به گرمایش و هم به سرمایش نیاز داشته باشند، بهتر است که فن کویل به جای رادیاتور استفاده گردد. اگر در ساختمانی از رادیاتور استفاده شود باید دستگاه سرمایشی آن جداگانه تهیه گردد ولی اگر از فن کویل ها در ساختمانی استفاده شود، دیگر تجهیزات گرمایشی (مثل رادیاتور یا گرمایش از کف و …) و سرمایشی (مثل کولر آبی یا کولر گازی و …) حذف می گردد.

نکته اینکه آب سردی که برای سرمایش در فن کویل ها جریان می یابد باید توسط دستگاهی به اسم چیلر (یا دستگاه مینی چیلر در سایزهای کوچک) تامین شود و بنابرین به همراه فن کویل ها حتما باید چیلر نیز نصب گردد. برای آشنایی کامل با چیلرها مقاله زیر را مطالعه بفرمایید.

مطالعه بیشتر درباره ساختار و طرز کار دستگاه چیلر در متن ⇐

در شکل زیر مشاهده می کنید که به چه شکلی یک چیلر و یک پکیج زمینی (یا هر دستگاه گرم کننده آب مثل موتورخانه و …) به فن کویل های داخل یک ساختمان یا آپارتمان با لوله کشی متصل هستند.

۲ . مقایسه سیستم کنترل فن کویل و رادیاتور

معمولا رادیاتورها دارای شیر کنترل جریان هستند که جریان آب گرم ورودی به آنها توسط شیر و به طور دستی کنترل می گردد. ولی فن کویل ها دارای سیستم کنترل دستی و دیجیتال به صورت همزمان هستند. به این شکل که یک ترموستات در محل نصب فن کویل، نصب می گردد و اطلاعات دمایی اتاق یا سالن مورد نظر را به سیستم کنترلی آن می دهد و وقتی که کاربر با استفاده از کنترل، دمای کار دستگاه را روی مقدار دلخواه تنظیم می کند، کنترلر دیجیتال، سرعت فن و یا جریان ورودی آب (یا مبرد) به لوله ها را کم و زیاد کرده تا دمای هوای خروجی از آن برابر دمای مورد دلخواه کاربر باشد.

بنابرین فن کویل یا رادیاتور از نظر کنترلی با هم یکسان نیستند و در ساختمان هایی که به کنترل دیجیتال و اتصال آن به BMS نیاز باشد، بهتر است که از فن کویل به جای رادیاتور استفاده شود.

۳ . تفاوت فن کویل با رادیاتور از نظر ورود و تغییر رطوبت هوا

رادیاتور که در زمستان کار می کند اصلا عمل کاستن رطوبت از هوا را انجام نمی دهد. در عوض فن کویل وقتی در تابستان و در حالت سرمایی کار می کند، به خاطر وجود لوله های آب سرد و برخورد هوا با آن، باعث کاهش رطوبت هوا می شود. فن کویل ها در دو طرح کانالی و بدون کانال طراحی و تولید می شوند. در نوع کانالی، هوای تازه از بیرون از ساختمان و از طریق فن کویل وارد ساختمان شده و دمای آن تنظیم و فیلتر نیز می شود.

بنابرین در پاسخ به این سوال که فن کویل بهتر است یا رادیاتور ، از این زاویه می توان گفت که فن کویل ها برتری محسوسی نسبت به رادیاتورها دارند.

۴ . تفاوت محل نصب فن کویل یا رادیاتور

رادیاتورها معمولا به شکل زمینی و یا قرنیزی (در امتداد دیوارها و قسمت پایینی آن) طراحی، تولید و نصب می گردند ولی فن کویل ها در انواع سقفی، دیواری، کاستی، زمینی، پنهان و آشکار (در معرض دید بودن یا نبودن) ساخته و نصب می شوند. انواع دیواری، سقفی یا کاستی آن، هیچ گونه فضای مفیدی از مساحت سطح سالن ها یا اتاق را اشغال نمی کنند.

بنابرین چهارمین مورد از ۶ تفاوت اصلی این دو سیستم مربوط به مزایا و معایب آنها از نظر موقعیت نصب می شود و در اماکنی که نباید دستگاه روی زمین نصب گردد، بهترین گزینه استفاده از فن کویل به جای رادیاتور است.

نمونه ای از فن کویل سقفی توکار (پنهان) کانالی را در شکل زیر مشاهده می کنید که برای آشنایی بیشتر با اجزا و طرز کار این نوع از فن کویل ها پیشنهاد می کنیم که مقاله را مطالعه کنید.

۵ . تفاوت سرعت و توان آنها

چون فن کویل ها دارای فن هستند، به سرعت و با توانی بالا، محیط مورد نظر را به دمای مورد نظر می رسانند ولی رادیاتور چون فن ندارد، به آرامی با هوا تبادل گرمایی کرده و زمان بیشتری طول می کشد تا هوای داخل گرم شود. این مزیت زمانی مشهود می شود که برای مدتی (مثلا در طول یک شب زمستانی) سیستم گرمایشی خاموش باشد و وقتی که بخواهیم در سیستم رادیاتور دمای هوای داخل را به حد مطلوب برسانیم، مدت زمان زیادی طول می کشد تا دما به حد دلخواه برسد ولی در فن کویل ها با سرعت زیادی دمای هوای داخل به حد مورد انتظار می رسد.

۶ . تفاوت آنها از نظر مصرف برق

ششمین مورد از ۶ مورد بررسی تفاوت این دو سیستم مربوط به مبحث مصرف برق است. چون رادیاتور فن ندارد، مصرف انرژی آن فقط مربوط به گرم کردن آب در پکیج یا موتورخانه و توسط سیستم گازسوز است. ولی فن کویل ها دارای فن هستند (از نوع کم مصرف و کم صدا یا بی صدا) و مصرف برق در آنها مربوط به چرخش الکتروموتور متصل به فن می شود. آبگرم نیز همانند رادیاتور توسط پکیج یا موتورخانه و آب سرد توسط چیلر یا هر دستگاه دیگری تامین می شود.

فن کویل بهتر است یا رادیاتور ؟

ما در این مقالعه سعی کردیم که تفاوت فن کویل با رادیاتور از ۶ نظر مختلف که مهمترین موارد بودند را بررسی کنیم. اینها عمده تفاوت فن کویل با رادیاتور بودند که بررسی کردیم. اکنون می توان با توجه به این موارد، انتخابی مناسب بین فن کویل یا رادیاتور انجام داد. یکی دیگر از مهمترین مسائل در انتخاب یکی از این دو سیستم مسئله بودجه مورد نظر است. قطعا سیستم فن کویل به کامل ترین شکل ممکن آسایش حرارتی و برودتی را ایجاد می کند ولی قیمت تمام شده آن نیز بییک دستگاه فن کویل (FCU) وسیله ای ساده است که شامل مبدل حرارتی و فن است. این دستگاه بخشی از سیستم تهویه مطبوع موجود در ساختمان های مسکونی، تجاری و صنعتی و … است. یک فن کویل، دستگاهی با قابلیت های گوناگون است که گاهی اوقات با مکش هوای موجود، درجه حرارت فضای محیط اطراف خود را تنظیم می کند. این کنترل توسط یک سوئیچ دستی خاموش/ روشن یا یک ترموستات انجام می شود. تر موستات به فن یا به شیر کنترل فرمان می دهد که با تغییر دور فن یا تغییر میزان دبی آب ورودی به کویل ها می توان به دمای مطلوب در هر فضا دست یافت.

اساسا دستگاه های فن کویل با آب سرد و گرم از دیگ های مرکزی و چیلر تغذیه می شوند. فن کویل ها برای آن که انرژی تولید شده توسط مولد انرژی (گرم کننده یا خنک کننده) را به محیط ارائه دهند، معمولا از دو لوله (گرم یا سرد) و چهار لوله (هر دو واحد گرمایش و خنک کننده به صورت همزمان) بهره می گیرند.

دستگاه فن کویل نصب نسبتا ساده ای دارد. با این حال، برای اطمینان از عملکرد کارآمد نیاز به تعمیر و نگهداری منظم دارند. هنگامی که یک  فن کویل هوا را خنک می کند، آب کندانس شده به روی کویل ها وارد سینی زیر آن می شود و از آنجا توسط لوله ی درین، آب باید تخلیه گردد.

انواع فن کویل

فن کویل کاستی

فن کویل کاستی به دلیل آن که قابلیت نصب در سقف کاذب را دارد، هیچ فضایی را اشغال نمی کند. همچنین از طراحی ظاهری مناسبی برخوردار است و بسیار زیبا به نظر می رسد. بنابراین افرادی که می خواهند فضای کمتری را به فن کویل اختصاص دهند و از طرف دیگر مایل نیستند که زیبایی محیط شان تحت تاثیر قرار گیرد، در مجموع فن کویل کاستی را انتخاب می کنند. در حال حاضر، عمدتا مراکز خرید لوکس و ادارات از فن کوئل نوع کاستی استفاده می کنند. در هنگام انتخاب این دستگاه باید به نکاتی از جمله قابلیت نصب بر روی سقف های نازک و پمپاژ مناسب آب درین به خارج توجه نمود.

فن کویل کاستی یک طرفه

فن کویل کاستی یک طرفه عمدتا در سیستم مرکزی استفاده می شود. طراحی این محصول  برای  جریان هوای یک طرفه است و نصب آن بر روی سقف آسان است.

فن کویل کاستی چهار طرفه

فن کوئل های کاستی چهار طرفه، دارای ۴ جهت مختلف برای دهش هوای سرد یا گرم هستند. آن ها به یک پمپ درین برای خارج کردن آب کندانس مجهز شده اند. روش کنترل میزان دما و حجم هوا در این دستگاه ها معمولا از طریق ریموت کنترل انجام می گیرد.

فن کویل سقفی توکار

فن کویل سقفی توکار درون سقف کاذب قرار داده می شود. از مزایای این نوع فن کویل سادگی نصب و انتخاب محل دریچه هوادهی برای مصرف کنندگان است.  در بیشتر پروژه های ساختمانی، این فن کویل در بالای درِ ورودی هر فضا و زیر سقف کاذب نصب می گردد. در زیر آن دریچه بازدید جهت دسترسی، تعمیر و نگهداری تعبیه می شود.

فن کویل کانالی

فن کویل کانالی دارای فشار استاتیک خارجی بالایی است. از نظر ظاهری مشابه  فن کوئل سقفی توکار است و در داخل سقف کاذب قرار می گیرد. فن کویل های کانالی به دلیل صدای بالا و حجم هوای زیاد نسبت دیگر انواع فن کویل ها، معمولا در راهروهای ساختمان های تجاری، لابی ها و همچنین مکان هایی با ارتفاع سقف زیاد مورد استفاده قرار می گیرند.

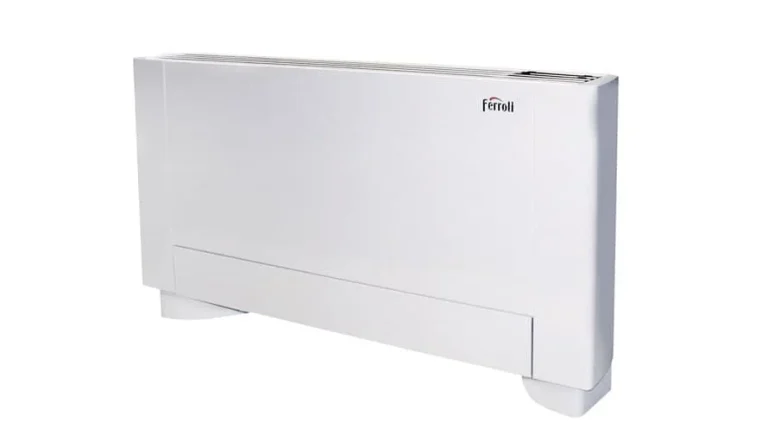

فن کویل زمینی

فن کویل زمینی از جمله پرکاربردترین انواع فن کویل ها است که به صورت عمودی بر روی زمین نصب می گردد. این دستگاه عمدتا در مراکز اداری و مسکونی یا مکان هایی که امکان ایجاد سقف کاذب وجود ندارد مورد استفاده قرار می گیرد. که از جمله معایب آن اشغال فضا محیط است، اما هزینه نصب آن نسبت به سایر انواع سقفی و توکار کمتر است. طرز کار این مدل ها معمولا به صورت مکش از روبرو یا پشت و دهش هوا از قسمت بالایی فن کویل است.

کاربردهای فن کویل

کاربرد این سیستم مربوط به مواردی است که بخواهیم درجه حرارت هر فضا بطور جداگانه کنترل نماییم.

همچنین با استفاده از سیستم کویل از انتقال آلودگی بین اتاق ها جلوگیری به عمل خواهد آمد. کاربردهای مناسب این سیستم عبارتند از: هتل ها، ساختمان های مسکونی، ساختمان های اداری، بیمارستان ها و غیره.

مزایای فن کویل

مزیت اصلی فن کویل این است که سیستم لوله کشی آن نیاز به فضای کمتری دارد. این دستگاه قابلیت کار با یک سیستم چیلر و حرارت مرکزی را نیز دارد. همچنین می توان  به منظور کاهش هزینه های انرژی ، فضاهای مختلف را به صورت مجزا کنترل نمود. این دستگاه امکان کنترل هر اتاق را به صورت جداگانه فراهم می کند. از آنجا که این سیستم می تواند با دمای پایین آب نیز گرم شود، درنتیجه برای مناطقی که تولید گرما صرفا توسط صفحات خورشیدی انجام می گیرد مناسب است. برای طراحی تأسیسات موجود ساختمان، لوله کشی و سیم کشی فن کویل از کانالهای بزرگ مورد نیاز برای یک سیستم تمام هوا ساده تر است.

سیستم لوله کشی فن کویل

سیستم های فن کویل به دو نوع تقسیم می شوند: فن کویل دو لوله ای و فن کویل چهار لوله ای. فن کویل دو لوله ای دارای یک لوله ورودی و یک لوله بازگشتی است. لوله تامین آب سرد یا گرم (بسته به هر فصل از سال) به فن کویل وظیفه انتقال آب را بر عهده دارد. واحدهای فن کویل چهار لوله ای دارای دو لوله تامین و دو لوله بازگشت است. این موضوع باعث می شود تا آب گرم یا سرد در هر زمان و بر حسب نیاز و فرمان کنترلی وارد فن کویل شود.

از آنجایی که اغلب لازم است همزمان قسمت های مختلفی از ساختمان را گرم یا سرد کنند، ، دستگاه فن کویل چهار لوله ای به دلیل توان تامین همزمان حرارت و برودت بیشتر مورد استفاده قرار می گیرد.

ترموستات های فن کویل

ترموستات دستگاهی است که دمای یک حجم کنترل یا فضا را اندازه گیری می کند و فرامینی صادر می کند تا دمای سیستم در نزدیکی یک نقطه دلخواه حفظ شود.

ترموستات ها در سیستم هایی مورد استفاده قرار می گیرند که نیاز باشد گرمایش یا سرمایش را به درجه حرارت مورد نیاز تنظیم کنند. از نمونه هایی که در آن ها ترموستات به کار رفته است می توان به گرمایش ساختمان ها، گرمایش مرکزی، سرمایش و تهویه مطبوع و وسایل آشپزخانه از قبیل اجاق و یخچال اشاره کرد.



به عنوان کنترل کننده “حلقه بسته” عمل می کند، که هدف آن کاهش خطا بین درجه حرارت مورد نظر و اندازه گیری شده است. گاهی اوقات ترموستات به صورت ترکیبی از حسگرهای حساس و کنترل یک سیستم، همانند ترموستات خودرو عمل می کند. در واقع ترموستات وظیفه تشخیص کم یا زیاد بودن دمای موجود نسبت به دمای مورد نظر را دارد تا فرمان تغییر جریان ورودی را به فن کویل بدهد.

انواع مختلفی دارد که مهمترین تقسیم بندی، دو دسته  (ترموستات مکانیکی) و  است. ترموستات ها با توجه به نوع لوله کشی فن کویل ها (۲ یا ۴ لوله) انتخاب می شوند.

نحوه انتخاب فن کویل

نوع

فن کویل ها دارای انواع مختلفی مانند فن کویل های کاستی، یک طرفه یا چهار طرفه، سقفی توکار، کانالی و زمینی هستند که بر اساس نوع کاربری طراحان انتخاب می شود.

ظرفیت

در هنگام محاسبه ظرفیت فن کویل که بر مبنای میزان بار برودتی کل (محسوس و نهان) هر فضا تعیین می گردد همواره سعی نمایید که ظرفیت فن کویل را در دور متوسط مبنای محاسبه قرار دهید.

Q: بار برودتی ساختمان بر حسب (BTU/MIN)

M: دبی هوای فن کویل بر حسب (CFM)

CP: گرمای ویژه هوا در فشار ثابت که عددی معادل 018/0 بر حسب (BTU/ft3. °F)

TΔ: اختلاف دمای بین هوای ورودی و خروجی فن کویل بر حسب درجه ی فارنهایت

سطح صدا

سطح صدا یکی از عواملی است که باید مورد توجه جدی قرار گیرد. موفقیت یا شکست پروژه ی نصب ممکن است بر سطح صدای نهایی تاثیر داشته باشد، و این عامل اغلب نادیده گرفته می شود. از دیگر عوامل موثر بر سطح صدا می توان به ارتفاع سقف، نوع ساخت و ساز سقف، اتاق های آکوستیک و به طور کلی چگونگی قرار گرفتن فن کویل و نوع موتور و فن به کار گرفته شده اشاره کرد.

همچنین در انتخاب باید به نکاتی مانند ابعاد دستگاه، زیبایی ظاهری، قابلیت کنترلی مناسب و قیمت آن نیز توجه کرد.

طرز کار فن کویل

آب سرد یا گرم تولید شده ی چیلر یا بویلر توسط پمپ ها از طریق رایزرها به لوله هایی با قطر کوچکتر فرستاده می شوند تا به فن کویل ها (FCU) هدایت شوند. FCU اساسا جعبه ای با فن داخلی است که هوای داخل فضا را می کشد و آن از روی کویل گرم یا سرد عبور می دهد تا دمای هوا را تغییر دهد و سپس این هوا را به داخل فضا پخش می کند. آب سرد به  FCU وارد می شود و از طریق کویل خنک کننده (مجموعه ای از لوله های نازک) عبور کرده و گرمای هوای داخل آن را جذب می کند. آب سرد، گرم شده و در نتیجه هوا در سراسر آن سرد می شود. هنگامی که آب سرد از کویل خنک کننده خارج می شود، در حدود 5 درجه سانتی گراد (۵۳.۶ درجه فارنهایت) گرمتر خواهد شد و به 12 درجه ی سانتیگراد می رسد. سپس آب سردِ گرم شده از طریق رایزرهای مسیر بازگشت به سمت اواپراتور چیلر بازگردانده می شود. آب سرد مجددا خنک می شود و آماده چرخش درون ساختمان و جمع آوری بار حرارتی بیشتری خواهد شد.
